SP6669F
是一顆高性能、多工作模式的PWM控制芯片。
詳細介紹
文檔與工具
樣品及購買
SP6669F是一顆高性能、多工作模式的PWM控制芯片。芯片可以工作在跳頻及綠色模式，以此來減小空載和輕載時的損耗，也可以工作在QR工作模式及CCM工作模式，提高整機的工作效率。
SP6669F在啟動和工作時只需要很小的電流，可以在啟動電路中使用一個很大的電阻，以此來進一步減小待機時的功耗。
SP6669F內置多種保護，包括：輸入電壓過低保護（Brown-out），輸入電壓過高保護（Line-ovp），輸出電壓過壓保護（VO_OVP），輸出二極管短路保護，逐周期過流保護（OCP），過載保護（OLP），VDD過壓保護（OVP），VDD欠壓保護（UVLO），過溫保護（OTP）等。
SP6669F采用SOP7封裝。

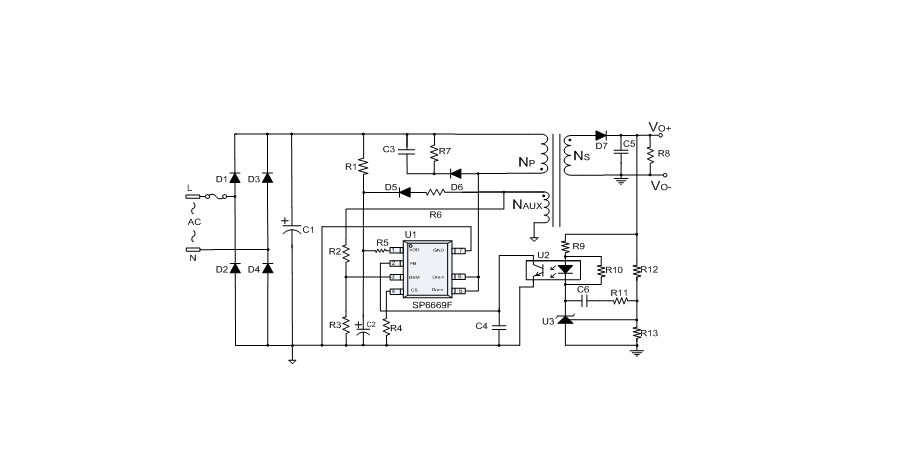

典型應用框圖
應用
● 全電壓范圍內待機功耗低于75mW
● 內置650V高壓功率管
● 多種工作模式：
CCM@重載
QR@中載
Green Mode@輕載
Burst Mode@空載
● 內置軟啟動減小MOSFET的Vds應力
● 抖頻功能，改善EMI性能
● 跳頻模式，改善輕載效率
● 無噪音工作
● 輸入電壓過低檢測（Brown-out）功能
● 輸入電壓過高檢測（Line-ovp）功能
● 內置同步諧波補償
● 內置前沿消隱功能
● 手機、數碼相機充電器
● 小功率電源適配器
● AC/DC開放式開關電源
