SP3007AF

是一款用于6-7串鋰電池的保護芯片，SP3007AF 內部集成了高精度的電壓、電流檢測電路，能夠?qū)崿F(xiàn)每串電池的過壓、欠壓保護，以及整串電池的充電過流、放電過流、短路保護 和充放電的溫度保護等

詳細介紹文檔與工具樣品及購買

SP3007AF是一款用于6-7串鋰電池的保護芯片，SP3007AF 內部集成了高精度的電壓、電流檢測電路，能夠?qū)崿F(xiàn)每串電池的過壓、欠壓保護，以及整串電池的充電過流、放電過流、短路保護和充放電的溫度保護等。SP3007AF 內部集成 N型 MOSFET 的驅動電路，能夠直接驅動外部 N 型充電管和放電管，既可以兼容充放電分口應用，也可以兼容充放電同口應用。

此外，SP3007AF 內置級聯控制引腳 CCTL和 DCTL，支持 2 顆及多顆級聯應用，保護更高串?dāng)?shù)的電池系統。SP3007AF 具有極低的電流消耗，正常工作時其工作電流小于 35μA，而鋰電池欠壓保護進入休眠模式后，其消耗電流小于 1μA。

SP3007AF 采用 TSSOP24 封裝。

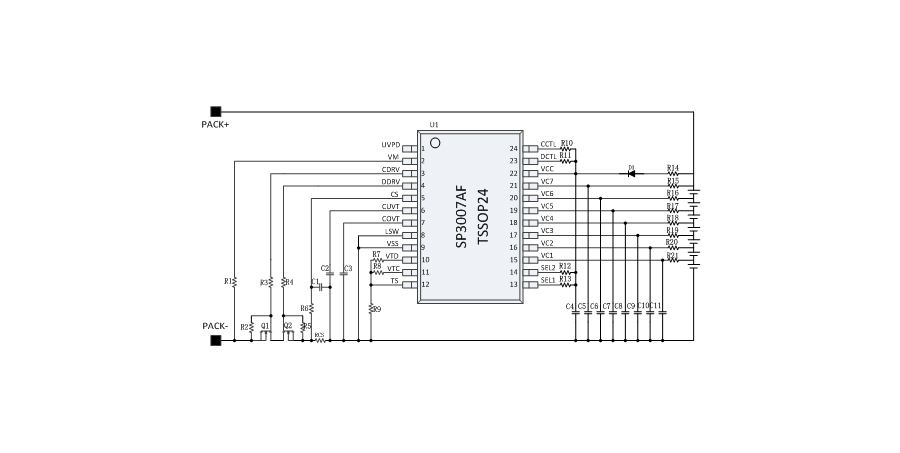

典型應用框圖

功能

● 6-7 串高精度電壓檢測

過充電壓保護基準：4.25V±25mV

過充恢復電壓基準：4.10V±25mV

放電欠壓保護基準：2.70V±50mV

放電欠壓恢復基準：3.00V±50mV

● 高精度充放電電流檢測

二級充電過流基準：

第一級：-40mV±10mV

第二級：-80mV±20mV

三級放電過流

放電過流一級：100mV±10%

放電過流二級：200mV±10%

短路保護基準：500mV±10%

● 溫度保護功能

獨立可調的充電高低溫保護

獨立可調的放電高低溫保護

● SEL1 和 SEL2 用于選擇 6-7 串應用

● 極低的消耗電流

正常工作：≤35μA

休眠模式：≤1μA

應用

● 電動工具

● 家用無繩電器

● 電動兩輪車

● UPS 后備電池系統
