SP6536FC
是一顆高性能的開關電源次級側同步整流控制電路
SP6536FC是一顆高性能的開關電源次級側同步整流控制電路。在低壓大電流開關電源應用中，輕松滿足6級能效，是理想的超低導通壓降整流器件的解決方案。芯片可支持高達150kHz的開關頻率應用，并且支持CCM / QR / DCM等開關電源工作模式應用，其極低導通壓降產生的損耗遠小于肖特基二極管的導通損耗，極大提高了系統的轉換效率，大幅降低了整流器件的溫度。
芯片內置耐壓60V的N-MOSFET同步整流開關，且具有極低的內阻，典型RdsON低至11mΩ，可提供系統高達3A的應用輸出；還內置了高壓直接檢測技術，耐壓高達200V；以及高達30V的供電電壓，使得控制器可直接使用高至24V的輸出電壓整流應用中，極大擴展了使用范圍。

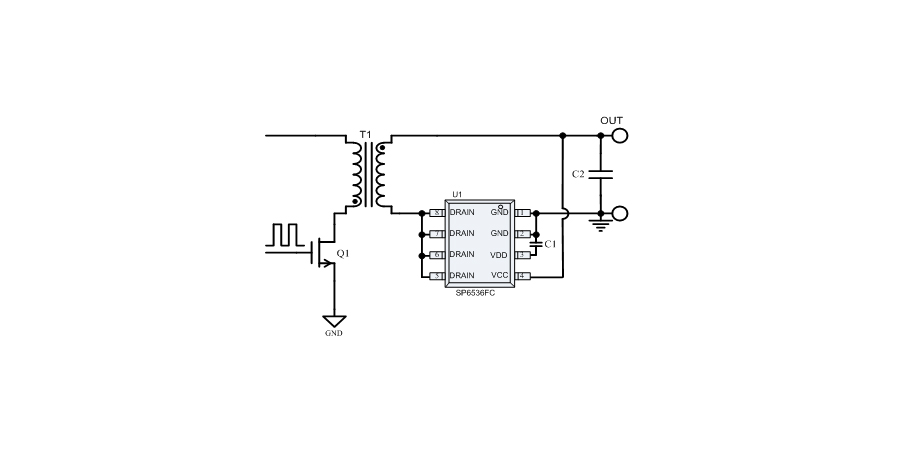

高集成度的電路設計使得芯片外圍電路極其簡單，在QC與PD 5V/9V/12V應用中，只需搭配1顆電容，即可構建一個完整的同步整流應用系統。
● 支持開關電源CCM/QR/DCM模式
● 極佳的5V/9V/12V快充同步整流應用
● 內置MOS耐壓60V
● 內置MOS的導通電阻最低至11mΩ
● 較傳統肖特基提升效率2~6%
● 極寬的工作電壓范圍4.5V至36V
● 可5V直接供電或由輔助繞組供電
● 靜態工作電流可低至600uA
● 支持開關電源頻率最高至150KHz
● 至簡外圍應用無需任何原件
● SOP8封裝形式
● 5V3A~12V3A、快充電源
● 18W-PD快充電源
● 高能效開關電源
