SP6516FB
是一顆高性能的開關電源次級側同步整流控制電路。
詳細介紹
文檔與工具
樣品及購買
SP6516FB是一顆高性能的開關電源次級側同步整流控制電路。在低壓大電流開關電源應用中，輕松滿足6級能效，是理想的超低導通壓降整流器件的解決方案。芯片可支持高達150KHz的開關頻率應用，并且支持CCM / QR / DCM等開關電源工作模式應用，其極低導通壓降產生的損耗遠小于肖特基二極管的導通損耗，極大提高了系統的轉換效率，大幅降低了整流器件的溫度。
芯片內置耐壓60V的NMOSFET同步整流開關，且具有極低的內阻，可提供系統高達3A的應用輸出；還內置了高壓直接檢測技術，耐壓高達150V；以及自供電技術極大擴展了輸出電壓應用范圍。

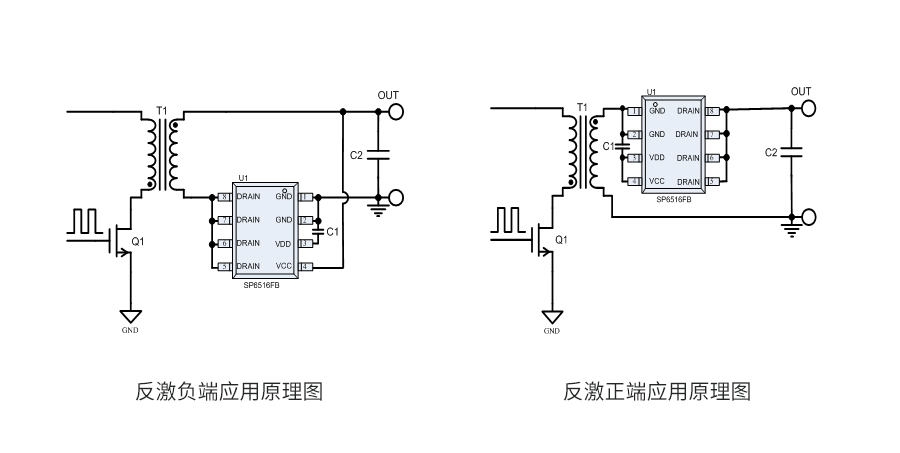

典型應用框圖
應用
● 支持開關電源CCM/QR/DCM模式
● 極佳的3.3V-12V快充自供電同步整流應用
● 內置MOS耐壓達60V
● 較傳統肖特基提升效率2~6%
● 靜態工作電流可低至600μA
● 支持開關電源頻率最高至150KHz
● SOP8封裝形式
● 3.3V~12V快充電源
● 低壓大電流電源
● 高能效開關電源
